Base Cilíndrica Metálica para Fixação — 100 mm | TOTHNAV

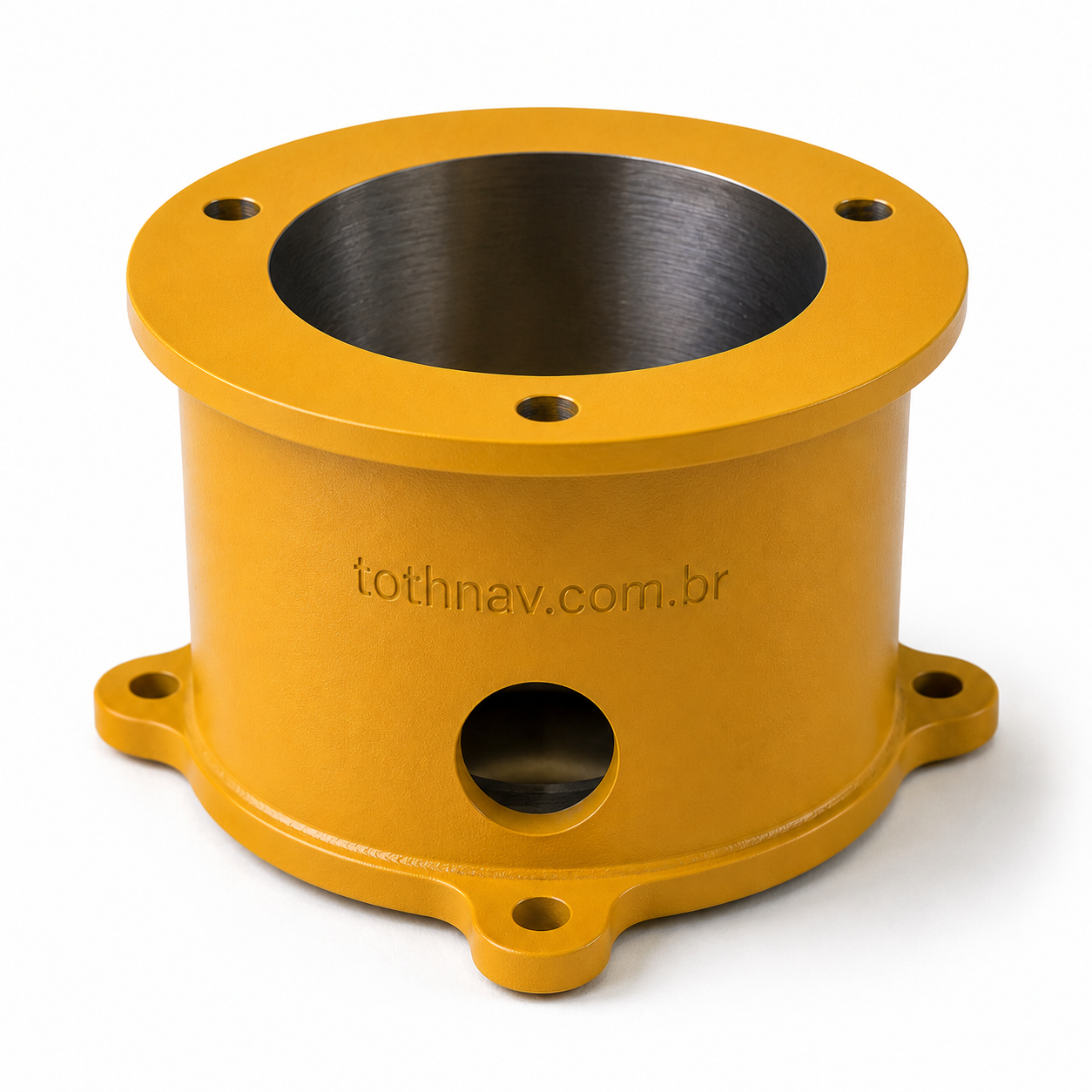

A Base Cilíndrica Metálica TOTHNAV foi desenvolvida para aplicações industriais que exigem fixação elevada, robustez mecânica e acabamento técnico de alta durabilidade. Com corpo cilíndrico em aço carbono, flange superior lisa e base inferior com orelhas de fixação, é indicada para montagem de componentes, luminárias, acessórios técnicos, suportes e dispositivos que necessitem de elevação e passagem lateral de eletroduto.

Seu acabamento em pintura eletrostática amarelo Caterpillar proporciona excelente apresentação visual, resistência superficial e maior proteção contra desgaste em ambientes industriais.

Principais características

A peça possui altura total de 100 mm, flange superior circular com diâmetro externo de Ø170 mm e furo central de Ø115 mm, permitindo passagem interna de cabos, eixo, tubo ou componente central conforme a aplicação.

Na parte superior, conta com 3 furos de fixação Ø12 mm, distribuídos no círculo de furação PCD Ø140 mm, nas posições angulares de 30°, 150° e 270°.

A base inferior possui 4 orelhas arredondadas de fixação, posicionadas a 0°, 90°, 180° e 270°, permitindo instalação segura sobre piso, estrutura metálica, concreto ou base técnica.

Na lateral do corpo cilíndrico, a base possui 1 furo para entrada de eletroduto, com dimensão superior a 3/4”, posicionado na região frontal/inferior da peça, facilitando a passagem de cabos e conexões elétricas.

Diferenciais do produto

• Construção robusta em aço carbono;
• Flange superior lisa, plana e sem ressaltos;
• Furo central amplo de Ø115 mm;
• 3 furos superiores Ø12 mm no PCD Ø140 mm;
• Base inferior com 4 orelhas de fixação;
• Entrada lateral para eletroduto;
• Corpo cilíndrico liso, sem nervuras externas;
• Acabamento em pintura eletrostática amarelo Caterpillar;
• Marcação tothnav.com.br em baixo relevo no corpo lateral;
• Visual técnico e profissional para aplicações industriais.

Especificações técnicas

Aplicações recomendadas

Indicada para uso em sistemas industriais, estruturas metálicas, bases de apoio, suportes técnicos, equipamentos eletromecânicos, passagem de eletrodutos, montagem de luminárias, dispositivos de sinalização, acessórios de infraestrutura e projetos sob medida.

Observação

Produto desenvolvido para aplicações técnicas. Recomenda-se conferir as dimensões de fixação do equipamento a ser instalado antes da montagem final. Para aplicações externas ou ambientes agressivos, consultar opções de tratamento anticorrosivo adicional.
