Kit Retrofit de Iluminação LED para Painel de Sinalização Vertical de Aeródromos

Kit Retrofit de Iluminação LED para Painel de Sinalização Vertical de Aeródromos

O Kit Retrofit de Iluminação LED para Painel de Sinalização Vertical de Aeródromos foi desenvolvido para modernização de placas luminosas instaladas em áreas operacionais aeroportuárias, substituindo sistemas convencionais de iluminação interna por um conjunto LED modular, eficiente e de baixa manutenção.

Aplicável em painéis de sinalização vertical de pista, taxiway, pátio e áreas de movimento, o kit proporciona iluminação interna uniforme, melhor aproveitamento energético e maior vida útil operacional, mantendo a estrutura existente do painel sempre que tecnicamente viável.

A referência normativa principal para sinalização vertical iluminada em pistas e taxiways é a FAA AC 150/5345-44K – Specification for Runway and Taxiway Signs, que trata de placas iluminadas e não iluminadas utilizadas em taxiways e runways. A instalação dos auxílios visuais aeroportuários também deve observar a FAA AC 150/5340-30J, que fornece orientações de instalação para airport visual aids.

Descrição técnica

O kit é composto por barras lineares de LED, drivers eletrônicos, trilhos metálicos de fixação, suportes isolantes, chicotes de interligação, bornes de conexão e elementos de fixação, formando um sistema completo para retrofit de iluminação interna de painéis de sinalização vertical em aeródromos.

As barras de LED são montadas sobre perfis de alumínio, permitindo melhor dissipação térmica e distribuição homogênea da luz no interior do painel. Os drivers eletrônicos estabilizam a alimentação dos módulos LED, contribuindo para operação confiável, redução de cintilação e maior proteção do conjunto. O sistema de fixação em trilho metálico facilita o posicionamento, alinhamento e manutenção dos módulos dentro do painel.

O conjunto foi projetado para aplicação em painéis de sinalização aeroportuária que buscam atendimento aos critérios de visibilidade, legibilidade, contraste e iluminação uniforme previstos nas referências FAA e ICAO para auxílios visuais em aeródromos. A ICAO Annex 14, Volume I, trata das especificações para projeto e operação de aeródromos, incluindo o Capítulo 5, dedicado aos auxílios visuais para navegação.

Itens inclusos no kit

1. Barras lineares de LED
Módulos de iluminação em perfil de alumínio, com LEDs SMD distribuídos ao longo da barra para iluminação uniforme da face interna do painel.

2. Drivers eletrônicos para LED

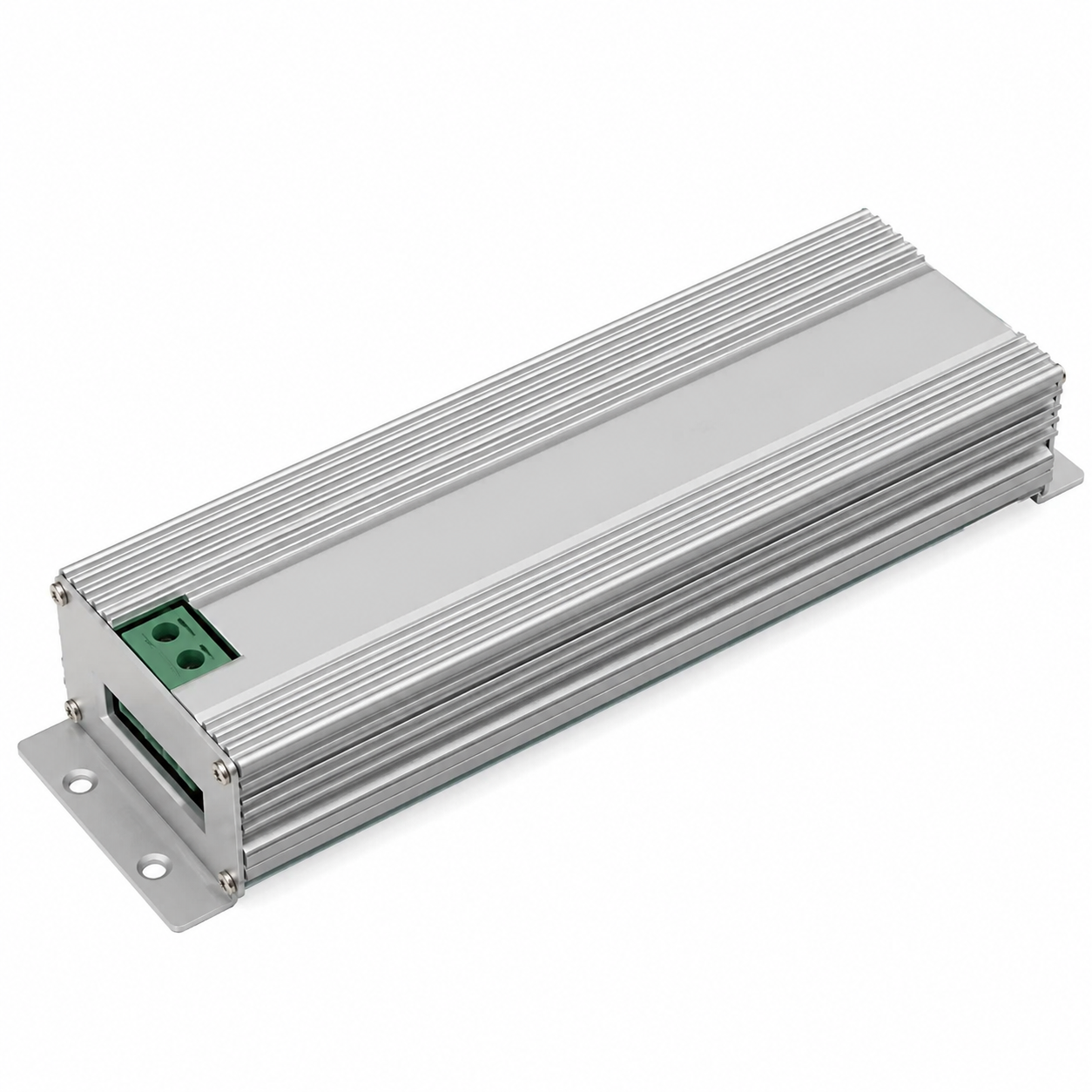

Fontes/controles eletrônicos em carcaça metálica com dissipação térmica, responsáveis pela alimentação estável dos módulos LED.

3. Trilhos metálicos perfurados
Perfis galvanizados com rasgos oblongos para regulagem, fixação e alinhamento das barras LED dentro do painel.

4. Suportes plásticos isolantes
Presilhas/suportes de fixação para acomodação das barras e isolamento mecânico entre os componentes metálicos e os módulos de iluminação.

5. Chicotes de interligação
Cabos tipo flat/ribbon com conectores para interligação organizada entre barras, drivers e bornes.

6. Bornes de conexão
Conectores elétricos para ligação dos circuitos de alimentação, facilitando manutenção, substituição e inspeção.

7. Rebites, parafusos e elementos de fixação
Conjunto de fixadores metálicos para instalação do kit na estrutura interna do painel.

Benefícios do retrofit LED

• Redução do consumo de energia em comparação com sistemas convencionais;
• Maior vida útil dos componentes de iluminação;
• Iluminação mais uniforme da face do painel;
• Menor aquecimento interno;
• Facilidade de manutenção e substituição modular;
• Reaproveitamento da estrutura existente do painel;
• Melhor organização interna de cabos e componentes;
• Aplicação em modernização de sinalização vertical aeroportuária.

Aplicações

Indicado para retrofit de iluminação interna em:

• Painéis de sinalização vertical de aeródromos;
• Placas de taxiway;
• Placas de orientação de pista;
• Sinalização de pátio e áreas operacionais;
• Painéis luminosos de instrução, localização e direção;
• Modernização de placas existentes com iluminação convencional.

Normas e referências técnicas

Produto desenvolvido para aplicação em sistemas de sinalização aeroportuária considerando as seguintes referências:

• FAA AC 150/5345-44K — Specification for Runway and Taxiway Signs;
• FAA AC 150/5340-30J — Design and Installation Details for Airport Visual Aids;
• FAA AC 150/5345-53D — Airport Lighting Equipment Certification Program;
• ICAO Annex 14, Volume I — Aerodrome Design and Operations, especialmente requisitos de auxílios visuais para navegação;
• Boas práticas de instalação elétrica, organização interna, proteção mecânica e manutenção de equipamentos aeroportuários.

A FAA AC 150/5345-53D descreve o programa de certificação de equipamentos de iluminação aeroportuária e a forma como fabricantes podem obter qualificação/listagem dentro do programa FAA; por isso, para e-commerce, o mais seguro é usar a expressão “projetado conforme referências FAA/ICAO” ou “aplicável a sistemas que devem atender FAA/ICAO”, e não “certificado FAA”, salvo quando houver certificado/listagem formal do produto completo.

Observação técnica recomendada para a página

O atendimento normativo final depende do painel completo instalado, incluindo dimensões da placa, face translúcida, cor, legenda, uniformidade luminosa, intensidade, contraste, alimentação elétrica, ensaios fotométricos e condições de instalação no aeródromo. O kit retrofit é fornecido como conjunto de modernização da iluminação interna, devendo ser aplicado por profissional qualificado e validado conforme o projeto aeroportuário.
