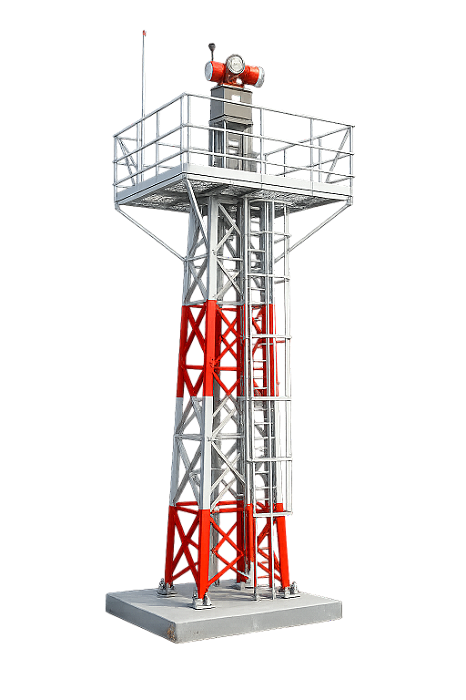

Torre Metálica Modulada para Farol de Aeródromo

Estrutura metálica elevada para instalação de farol de aeródromo, desenvolvida para ambientes costeiros, com escada fixa, plataforma superior, guarda-corpo e sistema de fixação em fundação de concreto. Projeto concebido para operação em locais com forte influência de maresia e ventos intensos, com proteção anticorrosiva reforçada.

Aplicação

Indicada para suporte de farol de aeródromo em:

• aeródromos privados e públicos
• pistas em regiões litorâneas
• áreas com alta salinidade
• locais com necessidade de elevação segura do equipamento luminoso

Características construtivas

• Torre metálica modulada
• Altura total: 12,00 m
• Configuração modular: 4 módulos de 3,00 m
• Plataforma superior para instalação do farol
• Guarda-corpo perimetral de segurança
• Escada fixa metálica integrada à estrutura
• Base com chapa de ancoragem para fixação ao bloco de fundação
• Estrutura projetada para montagem em campo por módulos

Especificações técnicas

*Valores preliminares sujeitos à validação do projeto estrutural executivo e das condições reais do solo e do vento no local.

Materiais recomendados

• Estrutura principal: aço carbono estrutural ASTM A36 ou equivalente
• Parafusos e fixadores: galvanizados a fogo ou inoxidáveis, conforme ambiente
• Chumbadores: aço galvanizado de alta resistência
• Plataforma e guarda-corpo: aço carbono com proteção anticorrosiva reforçada
• Escada: aço carbono estrutural com acabamento anticorrosivo para ambiente marinho

Sistema de proteção anticorrosiva

Para instalação próxima ao mar, recomenda-se:

• galvanização a fogo
• pintura industrial sobre galvanização
• sistema indicado para exposição severa à maresia
• inspeção e manutenção periódica conforme condições de uso

Acabamento recomendado

• Fundo de aderência compatível com galvanização
• Pintura epóxi de alta proteção
• Acabamento final em poliuretano alifático
• Cores conforme necessidade do cliente ou padrão operacional do aeródromo

Fundação e fixação

A torre deve ser instalada sobre fundação em concreto armado, com:

• bloco dimensionado conforme sondagem e cálculo estrutural
• chapa de base metálica
• chumbadores de ancoragem
• nivelamento com grout estrutural
• aterramento da estrutura

Diferenciais do produto

• Estrutura modular de fácil transporte e montagem
• Concebida para aplicação em ambiente agressivo
• Plataforma superior com acesso seguro
• Proteção reforçada contra corrosão
• Solução adequada para elevação de farol de aeródromo

Itens inclusos no fornecimento

• módulos estruturais da torre
• plataforma superior
• guarda-corpo
• escada fixa
• chapas de base e ligação
• conjunto de fixação estrutural

Itens normalmente fornecidos separadamente

• farol de aeródromo
• fundação civil
• chumbadores de obra, quando não especificado em contrato
• sistema elétrico de alimentação
• aterramento e SPDA
• içamento e montagem em campo, quando contratado separadamente

Observações técnicas

• Projeto preliminar sujeito à validação estrutural final
• O dimensionamento definitivo depende de:
  • velocidade básica do vento do local
  • categoria do terreno
  • condição de corrosividade
  • sondagem geotécnica
  • modelo e peso real do farol
• Recomenda-se instalação por equipe especializada
